Физика статического электричества на производстве

Статика накапливается при трении — человек идёт по полу в синтетической обуви, катится пластиковая тележка, движется конвейерная лента. На обычном полимерном полу (изоляторе) заряд не может стечь — он накапливается до потенциала в тысячи вольт, а затем разряжается через ближайший проводник: микросхему, контакт печатной платы, пары ЛВЖ.

Антистатический пол решает проблему, обеспечивая контролируемый путь для стекания заряда. Его электрическое сопротивление — от 10⁴ до 10⁶ Ом (килоомы, а не мегаомы). Этого достаточно, чтобы заряд стекал без искры, но недостаточно, чтобы пол стал опасным проводником при контакте с сетевым напряжением 220 В.

Две системы: ПОЛИПЛАН® 1002 (полиуретан) и 202 (эпоксид)

Выбор между полиуретаном и эпоксидом — это выбор между эластичностью и химстойкостью. Для серверной, где нет агрессивных сред, — ПОЛИПЛАН® 1002. Для фармацевтического цеха с агрессивной дезинфекцией — ПОЛИПЛАН® 202.

Устройство антистатического пола: четыре компонента системы

1

Заземляющий контур

Медная лента сечением 0,05×20 мм укладывается по периметру помещения и сеткой с шагом 3–5 м. Лента соединяется с шиной заземления здания через клеммную коробку. Каждое соединение — пайка или специальный зажим. Скрутка недопустима.

2

Токоотводящий праймер

Праймер 1102 (для ПУ) или 202 (для эпоксида) с углеродным наполнителем наносится на бетон. Он создаёт электрический контакт между заземляющей лентой и основным слоем. Критично: праймер должен быть нанесён равномерно, без разрывов — проверка тестером.

3

Основной антистатический слой

ПОЛИПЛАН® 1002 или 202 с токоотводящим наполнителем. Толщина 1,5–3 мм. Заливается ракелем, прокатывается игольчатым валиком. Заземляющая лента остаётся в толще покрытия — контакт не должен быть нарушен.

4

Проверка сопротивления

После полной полимеризации (7 суток) измеряется сопротивление между произвольными точками пола и шиной заземления. Допустимый диапазон: 10⁴–10⁶ Ом. Измерения проводятся по ГОСТ Р 53734.3.3 (аналог IEC 61340-4-1) в 5–10 точках помещения. При выходе за диапазон — поиск дефекта и локальный ремонт.

Где обязателен антистатический пол

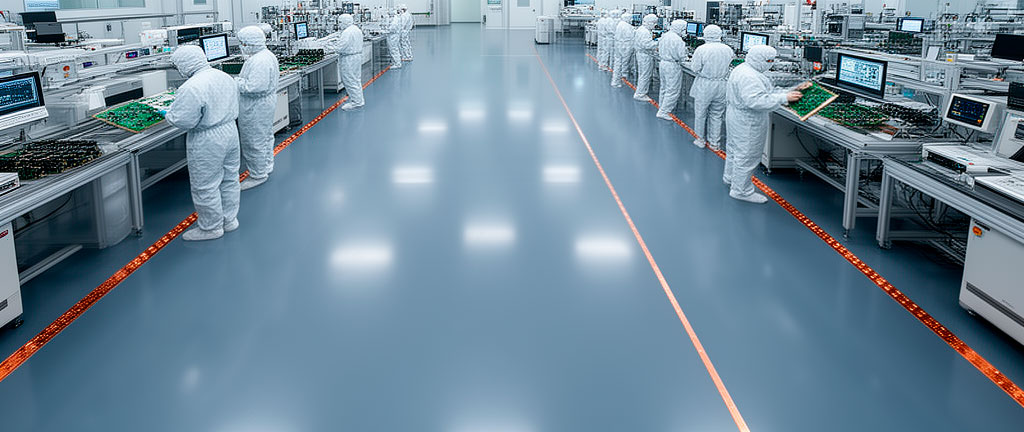

• Производство микроэлектроники: чипы, платы, процессоры — статический разряд убивает компоненты на этапе сборки. По статистике, до 30% скрытого брака электроники связано с электростатическим разрядом (ESD).
• Серверные и дата-центры: выход из строя одного сервера из-за статики может стоить миллионы рублей простоя.
• Взрывоопасные производства: склады ЛВЖ, лакокрасочные цеха, мукомольные производства. Искра статического разряда — источник воспламенения.
• Операционные и реанимации: медицинское оборудование чувствительно к статике, плюс кислородная среда в операционной повышает риск возгорания.
• Фармацевтические чистые помещения: статика притягивает пыль и микрочастицы, нарушая класс чистоты.

Эксплуатационный контроль

Антистатические свойства пола не вечны. Финишный слой истирается, загрязнения меняют проводимость. Регламент контроля: измерение сопротивления при вводе в эксплуатацию, затем ежегодно. При выходе сопротивления за пределы 10⁶ Ом — обновление финишного токоотводящего слоя. При сопротивлении ниже 10⁴ Ом (пол стал слишком проводящим) — опасность поражения сетевым током, требуется немедленный ремонт.
